Штанговый
опрыскиватель
-
Производительность
до 80 га/ч Ширина захвата28 м -
Расход рабочей жидкости
15–450 л/га
-
Производительность
до 80 га/ч Ширина захвата28 м -
Расход рабочей жидкости
30–300 л/га
-
Производительность
до 60 га/ч Ширина захвата20 м -
Расход рабочей жидкости
10–180 л/га

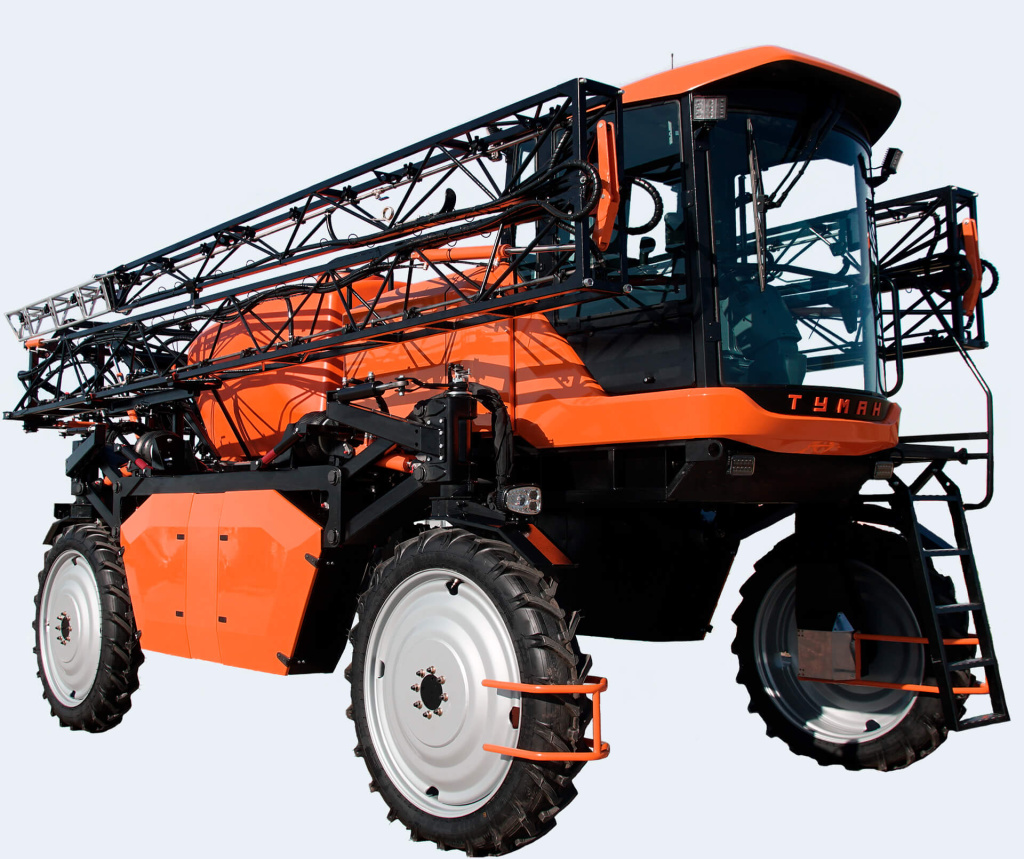

О штанговом опрыскивателе
Штанговый опрыскиватель вносит жидкие удобрения и орошает пестицидами полевые культуры, в том числе возделываемые по интенсивной технологии. Опрыскиватель позволяет распылять вещества наиболее точно, равномерно и в короткие сроки.
Сравнение штанговых опрыскивателей линейки «Туман»
Для широкого
спектра задач
Туман-3
|
Туман-2М
|
Туман-1М
|
|
|---|---|---|---|
| Скорость в поле |
|
|
|
| Производительность |
|
|
|
| Объем бака |
|
|
|
| Ширина захвата |
|
|
|
| Расход рабочей жидкости |
|
|
|
| Давление на почву |
|
|
|
| Расход топлива |
|
|
|
| Клиренс |
|
|
|
| Колея |
|
|
— |
Оборудование
Штанги и распылители
Опрыскиватель оснащен сверхлегкими штангами из сплава Д16 на маятниковом подвесе. Штанги оборудованы нержавеющими коллекторами, в которые устанавливается до 5 распылителей. В зависимости от задачи распылители возможно быстро заменять на подходящие по размеру и конфигурации факела.
Универсальное решение
|
|
«Туман 1М» |
«Туман 2М» |
«Туман 3» |
|---|---|---|---|
|
Ширина захвата |
20 м |
28 м |
28 м |
|
Количество распылителей |
40 шт. |
48 шт. |
48 шт. |
|
С законцовками |
— |
56 шт. |
56 шт. |
Расход и резервуар
Резервуар оборудован гидромешалкой, которая поддерживает равномерную концентрацию препаратов по всему объему.
Заправочный миксер обеспечивает безопасную и оперативную заправку веществ в бак.
Омыватель канистр позволяет полностью опорожнить канистры с препаратами.
До последней
капли
|
|
«Туман 1М» |
«Туман 2М» |
«Туман 3» |
|---|---|---|---|
|
Вместимость резервуара |
1000 л |
2000 л |
2500 л |
|
Расход рабочей жидкости |
|
|
|
|
Рабочее давление в нагнетательной магистрали |
0,15–0,6 МПа |
0,15–0,8 МПа |
0,15–0,6 МПа |
Компьютеры и оборудование химических систем
Компьютеры регулируют расход жидкости и управляют разными рабочими процессами. В зависимости от комплектации возможны различные варианты компьютеров.
Химический насос обеспечивает стабильную и равномерную подачу препаратов из бака к распределителю.
Распределитель управляется компьютером и дозирует смесь, подаваемую к распылителям.
КПД выше
в 2 раза
Arag Bravo 180S
«Барс-5»
Radion 8140
Field-IQ
Arag Bravo
TeeJet
Датчик устанавливается на заднее правое колесо на специальный кронштейн и фиксируется двумя винтами
Вариации использования
Комплексные решения
«Атлас» + «Барс-5»
Ручное управление секциями
Автоматический режим управления расходом
Ручной режим управления расходом
Вождение по параллельным линиям
Возможность работы ночью
Визуализация перекрытий
Создание границ полей
Подсчет площади
Автоматическое управление секциями
TeeJet Matrix Pro 570GS + TeeJet Radion 8140 + UniPilot
Ручное управление секциями
Автоматический режим управления расходом
Ручной режим управления расходом
Вождение по параллельным линиям
Возможность работы ночью
Визуализация перекрытий
Создание границ полей
Подсчет площади
Автоматическое управление секциями
Дифференцированное внесение на штанговом опрыскивателе
Руление в автоматическом режиме ±10–15 см от направляющей линии
TeeJet Matrix Pro 570GS + TeeJet Radion 8140
Ручное управление секциями
Автоматический режим управления расходом
Ручной режим управления расходом
Вождение по параллельным линиям
Возможность работы ночью
Визуализация перекрытий
Создание границ полей
Подсчет площади
Автоматическое управление секциями
Дифференцированное внесение на штанговом опрыскивателе
Комплексное решение на базе Trimble
Trimble CFX-750
Ручное управление секциями
Автоматический режим управления расходом
Ручной режим управления расходом
Вождение по параллельным линиям
Возможность работы ночью
Визуализация перекрытий
Создание границ полей
Подсчет площади
Trimble CFX-750 + Field-IQ
Автоматическое управление секциями
Дифференцированное внесение на штанговом опрыскивателе и разбрасывателе
Trimble CFX-750 + Field-IQ + EZ-Pilot
Ручное управление секциями
Автоматический режим управления расходом
Ручной режим управления расходом
Вождение по параллельным линиям
Возможность работы ночью
Визуализация перекрытий
Создание границ полей
Подсчет площади
Автоматическое управление секциями
Дифференцированное внесение на штанговом опрыскивателе и разбрасывателе
Руление в автоматическом режиме ±10–15 см от направляющей линии
Подходит к базам
Отзывы
«Мы рекомендуем эти машины брать» (видеоотзыв)
«Когда никто не мог заехать, мы уже все закончили» (видеоотзыв)
«Приобрел в прошлом году, этой весной берем второй»
Первый опрыскиватель «Туман-2М» приобрел в прошлом году, этой весной берем второй, если также хорошо себя покажут, то к осени планируем и третий.
В поля на «Тумане» первый раз вышли едва начал сходить снег на шинах низкого давления для внесения азотных удобрений. В этом году эту операцию будут проводить уже две машины.
Соответственно, используем функции разбрасывателя и опрыскивателя, также имеем в пару к шинам низкого давления и узкие для захода в поле по вегетации. Возделываем подсолнечник, горох, овес, пшеницу, кукурузу, ячмень. «Туман-2М» используем для опрыскивания, подкормок, десикации.
В работе с «Туманом-2» очень важно обращать внимание на то, в какой среде работают его элементы. Так, мы предпочли заменить часть крепящих болтов на нержавейку, чтобы не иметь сложностей с чисткой и смазкой.
Другой важный момент: на этой машине не стоит экономить на навигационной системе — ее лучше сразу включать в комплектацию по максимуму. Вообще, я искренне считаю, что максимум функций навигации должен быть включен в базовую комплектацию. Опрыскиватель — не та техника, где можно без этого обойтись.
